CRESTRON

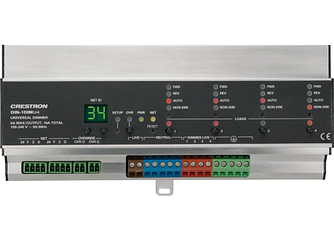

DIN-1DIMU4
Add paragraph text. Click “Edit Text” to update the font, size and more. To change and reuse text themes, go to Site Styles.
Main Features
4 channels of forward or reverse phase dimming
Auto load detection
120 to 240 Volt 50/60 Hz operation
Selectable non-dim mode
Extreme stability in noisy environments
Short circuit and overcurrent protection
Primary air-gap relay
Override input
Cresnet® wired communications
Setup via front panel or software
Programmable functionality using a Crestron® Control System
12M wide DIN rail mounting
CEC Title 24 2013 Compliant
Technical Specification
Thông số kỹ thuật | Chi Tiết |
|---|---|
Loại thiết bị | Universal dimming actuator Crestron DIN Rail. |
Điều khiển hệ thống | Điều khiển dimming forward phase / reverse phase, auto load detection, non-dim mode, override input, setup qua front panel hoặc software. |
Digital I/O hoặc cổng phụ trợ | 2 cổng NET Cresnet, 2 cổng OVERRIDE contact closure, live/neutral/ground terminals, 4 ngõ ra DIMMED LIVE 1–4. |
Nguồn điện | Line power 120–240 VAC, 50/60 Hz; 4 kênh dimmer, tối đa 5 A/kênh, tổng module 10 A; tải tối đa 1200 W @120 VAC hoặc 2400 W @240 VAC. |
Quản lý tập trung | Qua Crestron control system/Cresnet; có NET ID, LED trạng thái, local load control và protection/error codes. |
Thiết kế cơ khí | Vỏ nhôm với nhãn polycarbonate, gắn DIN rail 35 mm, rộng 12 DIN modules / 216 mm; cần khoảng hở thông gió phía trên/dưới; kích thước 95 × 216 × 60 mm, nặng 2.23 lb. |
Product Overview
The Crestron® DIN-1DIMU4 is a 4-channel universal lighting control module designed to support dimming of both forward and reverse phase type loads. A single model supports both 120V and 220-240V electronic and magnetic low-voltage, incandescent, neon/cold cathode, 2-wire dimmable fluorescent, and non-dimmable lighting loads up to 5A per channel, 10A total.
