Extron
MLC 226 IP
Add paragraph text. Click “Edit Text” to update the font, size and more. To change and reuse text themes, go to Site Styles.
Main Features
Ethernet monitoring and control
Bidirectional RS-232 port for universal display control
Three IR/Serial ports for one-way control of external devices
Six internal relays for control of room functions
Two Digital I/O ports
RS-232 port for MediaLink Switcher support
Technical Specification
Thông số kỹ thuật | Chi Tiết |
|---|---|
Kết nối & Âm thanh | Cổng IP Intercom: RJ‑45 cho cáp CAT 5/5e/6 |
Đáp ứng tần số | 20 Hz đến 3,3 kHz (±1 dB) |
Định dạng âm thanh | PCM, µ‑law companded |
Tốc độ lấy mẫu | 8 kHz, 16 bit (nén µ‑law xuống 8 bit) |
Độ trễ âm thanh | phần mềm 30–160 ms, mạng <150 ms |
Ngõ ra âm thanh | 1 mono, mức line –10 dBV, unbalanced |
Giao tiếp & Điều khiển | Băng thông truyền tải cho IPI control và audio: 80 kbps |
Giao thức Ethernet | IP, TCP, UDP (audio), ARP, ICMP, DHCP, HTTP, SMTP, Telnet |
Cổng serial | 2 RS‑232 bidirectional (1 cổng D‑sub 9 pin, 1 jack mini 2,5 mm) |
Cổng Ethernet | 1 RJ‑45, tốc độ 10/100Base‑T, autodetect |
Web server | tối đa 200 phiên đồng thời, bộ nhớ người dùng 7,25 MB |
IR & Relay | Học lệnh IR: 30–62 kHz, khoảng cách 5–30 cm |
Relay | 6 ngõ ra, momentary hoặc latching, cấu hình bằng phần mềm |
Công suất tiếp điểm | 24 VDC, 1 A |
Cổng điều khiển màn hình | RS‑232 hoặc TTL IR |
Cổng điều khiển switcher | RS‑232 bidirectional |
Cổng IR/serial | 3 ngõ, lập trình được (RS‑232 hoặc IR) |
Ngõ vào/ra số | 1 digital I/O, 1 digital input, mức 0–12 VDC |
Nguồn ngoài | 100–240 VAC, 50–60 Hz → 12 VDC, 1,5 A |
Công suất tiêu thụ | khoảng 5–6,5 W tùy model |
Tản nhiệt | ~17–21 BTU/giờ |
Vỏ | nhựa chịu lực hoặc kim loại tùy model |
Kích thước mặt trước | 3 gang hoặc 5 gang (tùy phiên bản) |
Trọng lượng | 0,3–0,5 kg |
Lắp đặt | rack mount (tùy model), gắn tường hoặc nội thất |
Chứng nhận & Bảo hành | Tuân thủ CE, UL, FCC Class A, VCCI, KC… |
Product Overview

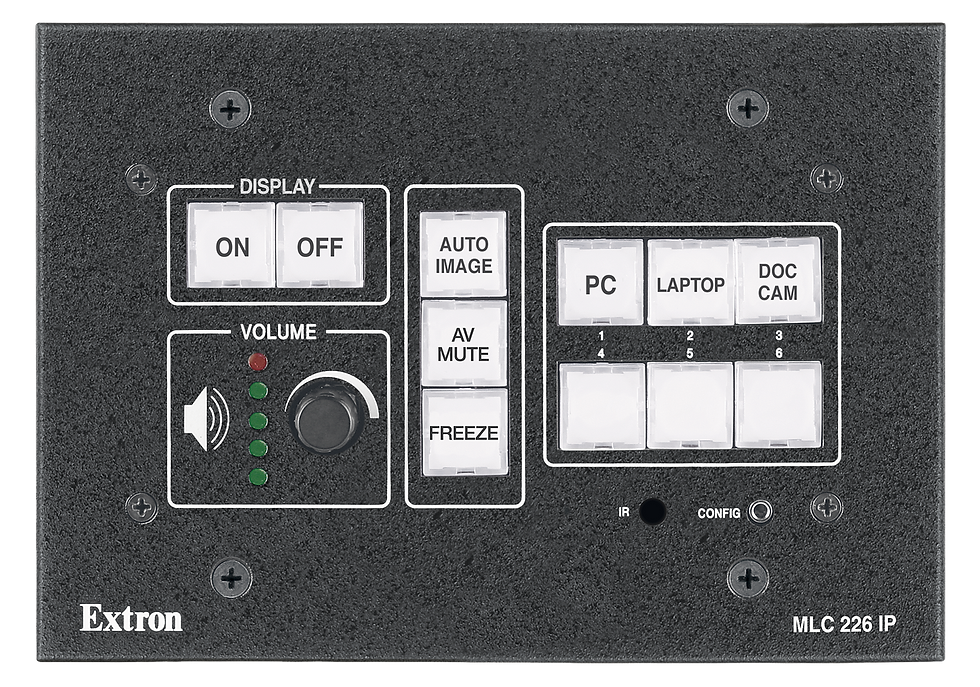

MLC 226 IP is a wall-mounted AV controller from Extron’s MediaLink series, designed to simplify AV system operation in meeting rooms and classrooms.
With a backlit physical button interface, users can easily power devices on or off, switch input sources, and adjust audio with simple, intuitive controls.
The controller supports multiple control protocols including RS-232, IR, relay, and Ethernet, enabling flexible control of different AV devices within the same system.
Network-based control allows administrators to monitor and operate the AV system remotely with greater efficiency.
With its compact design, easy installation, and flexible integration capability, MLC 226 IP is suitable for meeting rooms, classrooms, training rooms, and enterprise AV systems that require simple, stable, and user-friendly control.
